基本性能

■通訊轉換器是測控系統的核心部件

CH-JR485是針對本手冊所列產品的要求而設計的，為保證通訊速度，抗干擾和保護達到設計要求，推薦使用本產品與儀表配套。

■實現RS485到RS232的轉換。

■全隔離，高抗干擾能力，多重保護功能。

■需獨立AC100V~240V供電。

■收/發換向自動控制，換向時間小于20us。

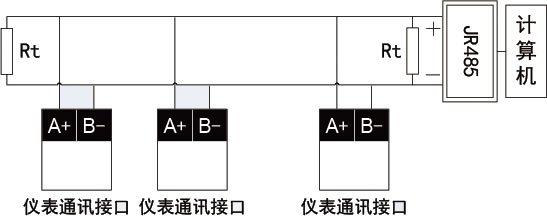

接線示意圖

推薦使用屏蔽雙絞線連接。

Rt為120Ω終端電阻，一般在RS485端通訊距離超過100米（19200bps）或10米（38400bps）時接入。
